你所不了解的樓承板的基礎構造



    樓承板焊接采用手工電弧點焊，焊條為E4303，直徑3.2mm，熔透焊接點為16mm.原設計焊點間距305mm，后將焊點增加1倍，以確保操作人員行走時樓承板不變形，混凝土澆筑時樓承板端頭不漏漿。當樓面層結構標高變化不一致時，采取加焊型鋼措施，使水平結構呈臺階過渡，當降低標高時工字梁腹板加焊角鋼；抬升標高時工字梁翼緣加焊槽鋼。hk123

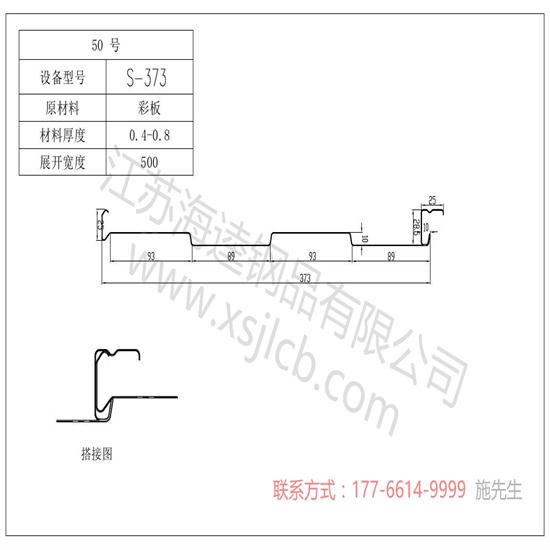

    樓承板型材厚0.8mm、1.0mm、1.2mm寬688mm~940mm，高5 1 mm ~76mm.工程樓面樓承板與鋼筋混凝土結構共同作用，系復合結構。當遇到樓面有預留洞口時 尺寸一般是大于500mm×500mm時采用先開洞措施，即在鋼梁上加焊型鋼托梁分隔，增加洞口剛度，網片鋼筋在洞口斷開，并與型鋼焊接；洞口尺寸小于500mm×500mm時采取后開洞措施，即在樓承板上增加堵頭分割板先在鋪板區彈出鋼梁的中心線，主梁的中心線是鋪設樓承板固定位置的控制線。



    由主梁的中心線控制樓承板搭接鋼梁的搭接寬度，并決定樓承板與鋼梁熔透焊接的焊點位置。次梁的中心線將決定熔透焊栓釘?shù)暮附游恢谩Ｒ驑浅邪邃佋O(shè)后難以觀測次梁翼緣的具體位置，故將次梁的中心線及次梁翼緣寬度返彈在主梁的中心線上，固定栓釘時應將次梁的中心線及次梁翼緣寬度再返彈到次梁面上的樓承板上，網片鋼筋貫通，混凝土澆筑成型后可剪斷鋼筋。



    樓承板鋪設與鋼梁連接，板端頭與鋼梁熔透點焊，中間采用栓釘與鋼梁穿透熔焊；樓承板間用專用夾緊鉗咬合壓孔連接；堵頭用專用鍍鋅堵頭板與樓承板及鋼梁點焊。如果是帶弧形區樓承板異型裁切采用等離子切割機切割，其切口光滑，表面鍍鋅層完整。
